TPD12S520DBTR

obudowa TSSOP, 38 piny/-ów, 5.5 V, TPD12 Series

TPD12S520 Single-Chip HDMI Receiver Port Protection and Interface Device

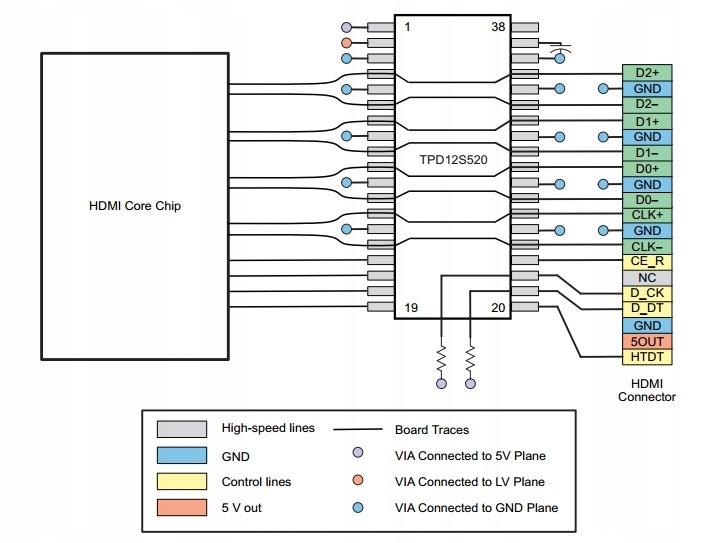

TPD12S520DBTR to urządzenie zabezpieczające port odbiornika HDMI i urządzenie interfejsu. Jest to jednoukładowe urządzenie zabezpieczające obwód przed wyładowaniami elektrostatycznymi (ESD) dla portu odbiornika interfejsu multimedialnego wysokiej rozdzielczości (HDMI). Zapewniając ochronę przed wyładowaniami elektrostatycznymi z diodami tłumiącymi napięcie przejściowe (TVS), ochrona TVS powoduje niewielkie lub żadne dodatkowe zakłócenia w szybkich sygnałach różnicowych. Przewody zabezpieczające ESD o zminimalizowanej sygnalizacji różnicowej (TMDS) o dużej prędkości przejścia dodają tylko pojemność 0,8 pF. Linie sterujące o niskiej prędkości oferują zmianę poziomu napięcia, aby wyeliminować potrzebę stosowania zewnętrznego układu scalonego zmieniacza poziomu napięcia. Urządzenie oferuje bezproblemową opcję routingu układu, aby wyeliminować usterkę routingu dla par sygnałów różnicowych.

Jednoukładowe rozwiązanie ESD dla sterownika HDMI

12-kanałowe diody zabezpieczające ESD

Obsługuje wszystkie szybkości transmisji danych HDMI 1.3 i HDMI 1.4 (częstotliwość -3 dB> 3GHz)

Dopasowanie pojemności między parą sygnałów różnicowych 0,05 pF

Zakres temperatur pracy -40 do 85 ° C
