LX5511 MSC5511 wzmacniacz mocy 26 dB 2.3 – 2.5 GHz

LX5511 to wzmacniacz mocy zoptymalizowany do zastosowań WLAN w zakresie częstotliwości 2,3 GHz - 2,5 GHz. Z pojedynczym zasilaniem niskonapięciowym o zwiększonej mocy 3,3 V 26 dB w zakresie 2,3-2,5 GHz, przy niskim prądzie spoczynkowym 90 mA. W przypadku mocy wyjściowej 20 dBm OFDM (64 QAM, 54 Mb / s), PA zapewnia niski współczynnik EVM (Error-Vector Magnitude) poniżej 3,0% i zużywa łącznie 170 mA prądu stałego.

Dodatkowe funkcje

Zaawansowany InGaP HBT

Działanie 2,3-2,5 GHz

Zasilanie jednobiegunowe 3,3 V.

Prąd spoczynkowy 90mA

Zysk mocy 26 dB

Całkowity prąd 150mA dla Pout = 18 dBm OFDM

EVM <3%, 2,4% typowo 54 Mb / s / 64 QAM

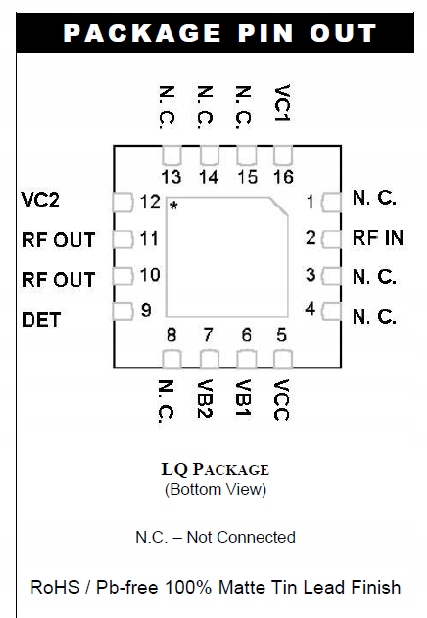

Mały ślad: 3x3mm2

Wysokość 0,9 mm
